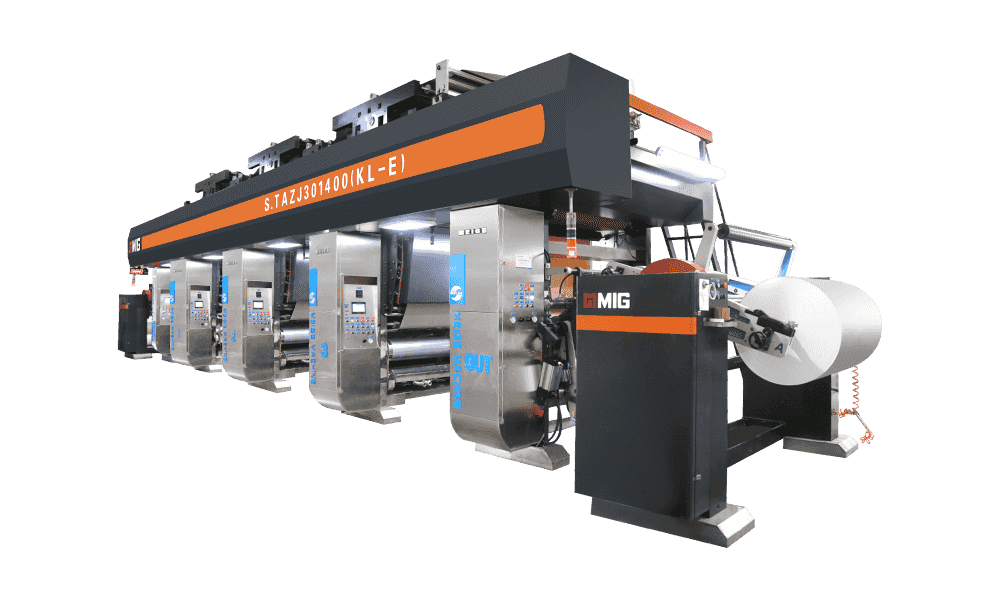

ส่วนประกอบสำคัญของเครื่องพิมพ์ rotogravure คืออะไร?

การพิมพ์ Rotogravure ซึ่งมักเรียกว่า Gravure เป็นกระบวนการพิมพ์ intaglio คุณภาพสูงที่มีชื่อเสียงสำหรับการทำซ้ำภาพที่ยอดเยี่ยมสีสันสดใสและความสอดคล้องโดยเฉพาะอย่างยิ่งในการเรียกร้องพื้นผิวเช่นฟิล์มบรรจุภัณฑ์ที่ยืดหยุ่นและลามิเนตตกแต่ง หัวใจของกระบวนการนี้อยู่ในการออกแบบที่ซับซ้อนและฟังก์ชั่นของเครื่องพิมพ์ rotogravure การทำความเข้าใจองค์ประกอบที่สำคัญเป็นสิ่งสำคัญในการชื่นชมความแม่นยำและความซับซ้อนที่เกี่ยวข้อง

1. กระบอกแกะสลัก (แกน)

หัวใจสำคัญของเครื่อง rotogravure คือ รูปทรงกระบอก - ซึ่งแตกต่างจากวิธีการพิมพ์อื่น ๆ ที่ใช้พื้นผิวที่ยกขึ้นหรือแบน, กระบอกสูบ Gravure มีเซลล์กล้องจุลทรรศน์หรือหลุมที่ฝังอยู่บนพื้นผิว เซลล์เหล่านี้แตกต่างกันไปในเชิงลึกและ/หรือขนาดกำหนดปริมาณของหมึกที่ถือซึ่งจะควบคุมความหนาแน่นของภาพที่พิมพ์ออกมา

• สารตั้งต้น: โดยทั่วไปแล้วเหล็กชุบด้วยทองแดงสำหรับการแกะสลักและมักจะชุบโครเมี่ยมเพื่อความทนทานและความต้านทานการสึกหรอในระหว่างการพิมพ์

• วิธีการแกะสลัก: เซลล์ถูกสร้างขึ้นโดยใช้การแกะสลักด้วยไฟฟ้า (เพชรสไตลัส), การแกะสลักด้วยเลเซอร์หรือการแกะสลักทางเคมี คุณภาพและความสม่ำเสมอของเซลล์เหล่านี้เป็นสิ่งสำคัญยิ่งสำหรับความซื่อสัตย์ของการพิมพ์

• การถ่ายโอนหมึก: ในระหว่างการพิมพ์เซลล์เหล่านี้จะรับหมึกแล้วถ่ายโอนโดยตรงไปยังสารตั้งต้นภายใต้ความดัน

2. ระบบหมึกและระบบดิสก์เบลด

ระบบนี้มีหน้าที่รับผิดชอบในการจัดหาหมึกให้กับกระบอกสูบที่จารึกและกำจัดหมึกส่วนเกินออกจากพื้นที่ที่ไม่ใช่ภาพ

• หมึกน้ำพุ: อ่างเก็บน้ำที่ถือหมึก Gravure ซึ่งโดยทั่วไปจะเป็นตัวทำละลายและความหนืดต่ำ กระบอกสูบหมุนผ่านน้ำพุนี้หยิบหมึกขึ้นมาในเซลล์ที่จารึกไว้

• Doctor Blade: ใบมีดเหล็กที่ยืดหยุ่นและยืดหยุ่นซึ่งวางอยู่กับกระบอกสูบสลักแบบหมุนได้ บทบาทที่สำคัญของมันคือการเช็ดหมึกส่วนเกินทั้งหมดออกจากพื้นผิวที่ไม่ได้รับการผสมและเรียบของกระบอกสูบออกจากหมึกภายในเซลล์เท่านั้น มุมความดันและความผันผวนของใบมีดแพทย์มีความสำคัญอย่างยิ่งต่อการพิมพ์ที่สะอาดและสม่ำเสมอ

3. ลูกกลิ้งประทับใจ

วางอยู่เหนือกระบอกสูบที่จารึกไว้โดยตรง ความประทับใจโรลเลอร์ ใช้ความดันกับสารตั้งต้นบังคับให้สัมผัสกับเซลล์ที่มีหมึกของกระบอกสูบสลัก

• วัสดุ: โดยทั่วไปแล้วลูกกลิ้งที่ปกคลุมด้วยยางมักจะมี durometer ยางที่แข็งขึ้นเพื่อให้แน่ใจว่าการกระจายแรงดัน

• การทำงาน: ความดันจากลูกกลิ้งความประทับใจทำให้มั่นใจได้ว่าสารตั้งต้นจะรับหมึกเกือบทั้งหมดจากเซลล์ที่จารึกส่งผลให้ภาพที่คมชัดและหนาแน่น หากไม่มีความประทับใจที่เพียงพอและสอดคล้องกันการถ่ายโอนหมึกจะไม่ดี

4. ผ่อนคลายและย้อนกลับหน่วย

หน่วยเหล่านี้จัดการเว็บต่อเนื่องของสารตั้งต้นเมื่อเคลื่อนที่ผ่านกระบวนการพิมพ์

• หน่วยผ่อนคลาย: ถือม้วนของสารตั้งต้นที่ไม่ได้พิมพ์และผ่อนคลายด้วยความตึงเครียดที่ควบคุมได้ ระบบควบคุมความตึงที่ซับซ้อนมีความสำคัญอย่างยิ่งในการป้องกันริ้วรอยยืดหรือลงทะเบียนผิด

• Rewind Unit: หลังจากการพิมพ์และการอบแห้งหน่วยนี้จะย้อนกลับสารตั้งต้นที่พิมพ์ออกมาเป็นม้วนเสร็จแล้วยังคงรักษาความตึงเครียดที่แม่นยำอีกครั้ง

5. ระบบการอบแห้ง

โดยทั่วไปแล้วหมึก Gravure นั้นใช้ตัวทำละลายและแห้งอย่างรวดเร็วผ่านการระเหย ดังนั้นระบบการอบแห้งที่มีประสิทธิภาพจึงมีความสำคัญหลังจากแต่ละสถานีสี

• ห้องอบแห้ง/เตาอบ: แต่ละหน่วยการพิมพ์จะตามด้วยระบบการอบแห้งซึ่งมักจะเป็นห้องปิดที่มีอากาศอุ่นจะถูกหมุนเวียนผ่านเว็บที่พิมพ์ใหม่

• ระบบไอเสีย: สิ่งสำคัญสำหรับการกำจัดไอระเหยของตัวทำละลายอย่างปลอดภัยมักจะมีการกู้คืนตัวทำละลายหรือระบบเผาเพื่อให้สอดคล้องกับสิ่งแวดล้อมและความปลอดภัย

6. ระบบควบคุมการลงทะเบียน

สำหรับการพิมพ์หลายสีการรักษาความแม่นยำ ลงทะเบียน (การจัดตำแหน่งที่แม่นยำของแต่ละสีที่ตามมา) เป็นสิ่งสำคัญยิ่ง

• เซ็นเซอร์: เซ็นเซอร์ออปติคัลอ่านเครื่องหมายการลงทะเบียนขนาดเล็กที่พิมพ์บนเว็บ

• แอคทูเอเตอร์: เซ็นเซอร์เหล่านี้ฟีดข้อมูลไปยังระบบควบคุมที่ทำการปรับเปลี่ยนตำแหน่งความตึงของเว็บหรือตำแหน่งทรงกระบอกเพื่อให้แน่ใจว่ามีการจัดตำแหน่งที่สมบูรณ์แบบของแต่ละสีป้องกันภาพพร่ามัวหรือภาพที่ไม่ตรงแนว

7. ระบบหมึกและการไหลเวียน

นอกเหนือจากน้ำพุแล้วระบบหมึกที่สมบูรณ์ทำให้มั่นใจได้ว่าคุณภาพของหมึกสอดคล้องกัน

• ปั๊ม: หมุนเวียนหมึกจากอ่างเก็บน้ำหลักไปยังน้ำพุหมึกและด้านหลัง

• การควบคุมความหนืด: ความหนืดของหมึก Gravure เป็นสิ่งสำคัญสำหรับคุณภาพการพิมพ์ที่สอดคล้องกัน ระบบอัตโนมัติมักจะตรวจสอบและปรับความหนืดของหมึกโดยการเพิ่มตัวทำละลายตามต้องการ

• การกรอง: ตัวกรองลบสิ่งสกปรกและ agglomerates ออกจากหมึก

8. ระบบนำทางเว็บ

เมื่อสารตั้งต้นเคลื่อนที่ด้วยความเร็วสูงระบบนำทางเว็บจะป้องกันการเคลื่อนไหวด้านข้างและตรวจสอบให้แน่ใจว่ามันยังคงอยู่ตรงกลางอย่างสมบูรณ์แบบผ่านเครื่อง

• เซ็นเซอร์และแอคทูเอเตอร์: เช่นเดียวกับการควบคุมการลงทะเบียนระบบเหล่านี้ตรวจจับการเบี่ยงเบนของเว็บขอบและทำการปรับอัตโนมัติเพื่อเป็นแนวทางในลูกกลิ้ง

9. แผงควบคุมและระบบอัตโนมัติ

เครื่อง rotogravure ที่ทันสมัยเป็นระบบอัตโนมัติสูงควบคุมโดยระบบคอมพิวเตอร์ที่ซับซ้อน

• อินเทอร์เฟซเครื่องจักรของมนุษย์ (HMI): แผงควบคุมส่วนกลางช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบและปรับพารามิเตอร์ต่าง ๆ รวมถึงความเร็วความตึงความตึงความหนืดหมึกและการลงทะเบียน

• การวินิจฉัย: ระบบขั้นสูงให้การวินิจฉัยแบบเรียลไทม์และการค้นหาข้อผิดพลาด

การทำงานร่วมกันอย่างกลมกลืนของส่วนประกอบเหล่านี้ช่วยให้เครื่องพิมพ์ Rotogravure สามารถสร้างภาพพิมพ์ที่มีคุณภาพสูงทนทานและสวยงามซึ่งเป็นจุดเด่นของกระบวนการ จากความแม่นยำของกล้องจุลทรรศน์ของกระบอกแกะสลักไปจนถึงการเต้นรำที่ซับซ้อนของความตึงเครียดและการลงทะเบียนแต่ละส่วนมีบทบาทที่ขาดไม่ได้ในการให้ผลลัพธ์ที่เหนือกว่าสำหรับการใช้งานที่หลากหลาย
