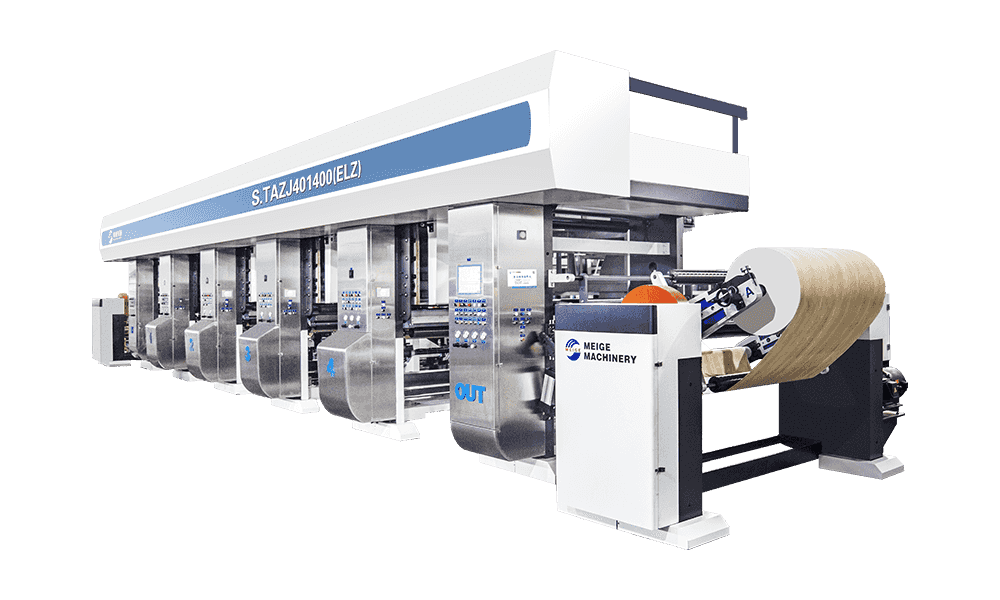

เครื่องพิมพ์กราเวียร์สำหรับวัสดุตกแต่งแผงที่ทำจากไม้: คู่มือทางเทคนิคและการซื้อฉบับสมบูรณ์

เครื่องพิมพ์กราเวียร์สำหรับวัสดุตกแต่งแผงที่ทำจากไม้คืออะไร?

เครื่องพิมพ์กราเวียร์สำหรับวัสดุตกแต่งแผงที่ทำจากไม้เป็นเครื่องพิมพ์อุตสาหกรรมเฉพาะทางที่ออกแบบมาเพื่อถ่ายโอนลวดลายการตกแต่งที่มีความละเอียดสูง — ลายไม้ พื้นผิวหิน เรขาคณิตเชิงนามธรรม สีทึบ — ลงบนซับสเตรตกระดาษ ฟิล์ม หรือฟอยล์ ซึ่งต่อมาจะถูกนำไปใช้กับแผงตกแต่งพื้นผิว เช่น MDF, พาร์ติเคิลบอร์ด, ไม้อัด และ HPL (ลามิเนตแรงดันสูง) แตกต่างจากการพิมพ์แบบกราเวียร์ในภาคบรรจุภัณฑ์หรือสิ่งพิมพ์ อุปกรณ์นี้ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับความต้องการของอุตสาหกรรมเฟอร์นิเจอร์ พื้น และการตกแต่งภายใน ซึ่งความแม่นยำในการลงทะเบียน ความลึกของสี และความยาวซ้ำที่สม่ำเสมอจะเชื่อมโยงโดยตรงกับคุณภาพการมองเห็นของแผงสำเร็จรูปในระดับผู้บริโภค

พื้นผิวที่ประมวลผลบนเครื่องจักรเหล่านี้ — โดยทั่วไปแล้วเป็นกระดาษฐานสำหรับตกแต่ง กระดาษชุบ ฟิล์ม PVC ฟิล์ม PET และกระดาษลอกเคลือบเมลามีน กลายมาเป็นชั้นพื้นผิวที่มองเห็นได้ของแผ่นพื้นลามิเนต บอร์ดเฟอร์นิเจอร์ แผงตู้ครัว ผนัง และเปลือกประตู กระบอกกราเวียร์สลักการออกแบบที่ความลึกไม่กี่ไมครอน และถ่ายโอนหมึกด้วยความสม่ำเสมอเป็นพิเศษตลอดความกว้างของรางที่โดยทั่วไปจะอยู่ที่ 1,600 ถึง 2,200 มม. และที่ความเร็วการทำงานที่เกิน 200 เมตรต่อนาทีบนเครื่องจักรที่ทันสมัย การผสมผสานระหว่างขนาด ความเร็ว และความละเอียดทำให้กราเวียร์เป็นเทคโนโลยีการพิมพ์ที่โดดเด่นสำหรับการผลิตวัสดุตกแต่งแผงตกแต่งทั่วโลก

กระบวนการพิมพ์แผ่นแม่พิมพ์สำหรับกระดาษแผงตกแต่งทำงานอย่างไร

การทำความเข้าใจกลไกของกระบวนการพิมพ์แผ่นแม่พิมพ์ช่วยอธิบายได้ว่าเหตุใดจึงเหมาะสมอย่างยิ่งกับการผลิตวัสดุตกแต่งแผงที่ทำจากไม้ และเหตุใดข้อกำหนดด้านคุณภาพที่วางไว้บนเครื่องจึงเข้มงวดมาก

กระบอกกราเวียร์และโครงสร้างเซลล์

แกนกลางของแท่นพิมพ์กราเวียร์คือกระบอกสูบที่สลักไว้ ในการพิมพ์กระดาษตกแต่ง โดยทั่วไปกระบอกจะทำจากแกนเหล็กที่มีชั้นผิวทองแดงซึ่งถูกแกะสลักโดยใช้ปากกาสไตลัสระบบเครื่องกลไฟฟ้าหรือเลเซอร์ เพื่อสร้างเซลล์ขนาดเล็กหลายล้านเซลล์ แต่ละเซลล์บรรจุปริมาณหมึกที่แม่นยำ ซึ่งกำหนดโดยความลึกและพื้นที่ของเซลล์ เซลล์ที่ตื้นกว่าและเล็กกว่าจะถ่ายโอนหมึกน้อยลงและสร้างโทนสีที่สว่างกว่า เซลล์ที่ลึกและใหญ่ขึ้นจะถ่ายโอนหมึกได้มากขึ้นและสร้างสีที่หนาแน่นขึ้น สำหรับรูปแบบลายไม้ซึ่งต้องใช้การเปลี่ยนโทนสีที่ละเอียดอ่อนมากเพื่อให้ดูสมจริง เรขาคณิตของเซลล์จะต้องถูกแกะสลักด้วยค่าความคลาดเคลื่อนที่วัดได้ในหน่วยไมครอนหลักเดียว หลังจากการแกะสลัก พื้นผิวทองแดงจะถูกชุบโครเมียมให้มีความแข็งซึ่งช่วยให้ทนทานต่อการเสียดสีของใบมีดหมอบนพื้นผิวหลายล้านเมตรโดยไม่มีการสึกหรอที่วัดได้

Ink Transfer, Doctor Blade และ Impression Roller

ในการทำงาน กระบอกกราเวียร์จะหมุนบางส่วนที่จมอยู่ใต้น้ำในรางหมึก ทำให้เซลล์ที่แกะสลักทั้งหมดเต็มไปด้วยหมึก ใบมีดแพทย์ที่ทำจากเหล็กหรือคอมโพสิตชุบแข็ง ซึ่งถือไว้ในมุมที่แม่นยำและแรงกดสัมผัส จากนั้นเช็ดพื้นผิวกระบอกสูบให้สะอาด โดยเหลือไว้เพียงหมึกภายในเซลล์ที่สลักไว้เท่านั้น ขณะที่แผ่นซับสเตรตผ่านจุดหนีบระหว่างกระบอกกราเวียร์และลูกกลิ้งพิมพ์อิมเมจที่หุ้มด้วยยาง ลูกกลิ้งพิมพ์อิมเมจจะกดวัสดุพิมพ์ให้สัมผัสกับพื้นผิวกระบอกสูบอย่างแน่นหนา ช่วยให้การทำงานของเส้นเลือดฝอยและแรงกดดึงหมึกออกจากเซลล์และถ่ายโอนไปยังวัสดุพิมพ์ แรงกดของลูกกลิ้งพิมพ์ ความทนทาน (ความแข็งของยาง) และสภาพพื้นผิวเป็นตัวแปรสำคัญที่ส่งผลโดยตรงต่อความสม่ำเสมอในการถ่ายโอนหมึกทั่วทั้งความกว้างของราง

การพิมพ์หลายสีและการควบคุมการลงทะเบียน

การออกแบบลายไม้และพื้นผิวหินที่สมจริง โดยทั่วไปต้องใช้สถานีสีสี่ถึงแปดสถานี โดยแต่ละสถานีจะพิมพ์ชั้นหมึกที่แตกต่างกันซึ่งจะสร้างการออกแบบขั้นสุดท้ายผ่านการแยกสี รางจะผ่านแต่ละสถานีพิมพ์ตามลำดับ และการลงทะเบียนระหว่างสถานีต่างๆ — ระดับความแม่นยำของชั้นสีแต่ละชั้นที่สอดคล้องกับชั้นสีก่อนหน้า — จะต้องคงไว้ภายใน ±0.1 มม. หรือเข้มงวดกว่านั้น เพื่อหลีกเลี่ยงรัศมีสีหรือการเบลอที่จะทำให้รูปแบบดูไม่สมจริง เครื่องพิมพ์กราเวียร์สมัยใหม่สำหรับกระดาษตกแต่งใช้ระบบควบคุมรีจิสเตอร์แบบวงปิดที่ตรวจสอบรอยพิมพ์อย่างต่อเนื่องด้วยเซ็นเซอร์กล้อง และทำการปรับไมโครตามเวลาจริงกับความตึงของรางและเฟสของกระบอกสูบเพื่อชดเชยการยืดตัวและการขยายตัวเนื่องจากความร้อนของวัสดุพิมพ์

ส่วนประกอบสำคัญของเครื่องจักรและฟังก์ชันต่างๆ

เครื่องพิมพ์กราเวียร์สำหรับกระดาษตกแต่งแผงที่ทำจากไม้เป็นระบบย่อยที่ซับซ้อนของระบบย่อยที่พึ่งพาซึ่งกันและกัน ประสิทธิภาพของเครื่องจักรทั้งชุดจะดีพอๆ กับส่วนประกอบที่อ่อนแอที่สุดในโซ่เท่านั้น ต่อไปนี้เป็นรายละเอียดเกี่ยวกับระบบการทำงานหลัก และสิ่งที่แต่ละระบบมีส่วนช่วยต่อคุณภาพการพิมพ์และประสิทธิภาพการผลิต:

ประเภทของพื้นผิวที่พิมพ์บนเครื่องอัดราเวียร์แผงตกแต่ง

ช่วงของพื้นผิวที่ประมวลผลบนเครื่องพิมพ์แบบกราเวียร์สำหรับวัสดุตกแต่งแผงที่ทำจากไม้นั้นกว้างกว่าที่หลาย ๆ คนนอกอุตสาหกรรมตระหนักดี วัสดุพิมพ์แต่ละประเภทมีลักษณะเฉพาะที่แตกต่างกันซึ่งส่งผลต่อการตั้งค่าเครื่องจักร เคมีของหมึก ข้อกำหนดในการทำให้แห้ง และการจัดการความตึง

กระดาษฐานตกแต่ง

กระดาษฐานสำหรับตกแต่ง — หรือที่เรียกว่ากระดาษสำหรับตกแต่งหรือกระดาษซ้อนทับ — เป็นวัสดุพิมพ์ที่ใช้กันอย่างแพร่หลายในภาคส่วนนี้ เป็นกระดาษที่ผลิตขึ้นเป็นพิเศษซึ่งมีความทึบแสงสูง ควบคุมความพรุนได้ และมีความคงตัวของขนาด โดยทั่วไปจะมีช่วงไวยากรณ์ 60 ถึง 130 กรัม/ตร.ม. หลังจากการพิมพ์แผ่นแม่พิมพ์ กระดาษนี้จะถูกชุบด้วยเมลามีนหรือเรซินยูเรียฟอร์มาลดีไฮด์ และกดลงบนพื้นผิว MDF หรือพาร์ติเคิลบอร์ดภายใต้ความร้อนและความดันเพื่อสร้างพื้นผิวแผงสำเร็จรูป กระดาษจะต้องยอมรับหมึกกราเวียร์ที่ใช้ตัวทำละลายซึ่งมีความสม่ำเสมอในการดูดซับสูงเพื่อให้แน่ใจว่าสีมีความสม่ำเสมอ ความพรุนของกระดาษที่แตกต่างกันไปตามความกว้างของรางแปลโดยตรงเป็นรูปแบบความหนาแน่นของการพิมพ์ที่มองเห็นได้บนแผงลามิเนตขั้นสุดท้าย

ฟิล์มตกแต่งพีวีซี

ฟิล์มพีวีซีถูกนำมาใช้กันอย่างแพร่หลายเป็นวัสดุตกแต่งสำหรับส่วนประกอบเฟอร์นิเจอร์ แผงประตู และการใช้งานในการพันโปรไฟล์ การพิมพ์แผ่นแม่พิมพ์บนฟิล์ม PVC ต้องใช้ระบบหมึกที่ผลิตขึ้นมาโดยเฉพาะสำหรับ PVC ที่เป็นพลาสติกเพื่อป้องกันการโยกย้ายของหมึกเมื่อเวลาผ่านไป ซึ่งเป็นปรากฏการณ์ที่พลาสติไซเซอร์ใน PVC เคลื่อนตัวเข้าสู่ชั้นหมึก ทำให้เกิดการเปลี่ยนสีและสูญเสียการยึดเกาะตลอดอายุการใช้งานของผลิตภัณฑ์ พื้นผิวที่เป็นฟิล์ม PVC ยังมีความไวต่อความร้อนมากกว่ากระดาษ โดยต้องมีการจัดการอุณหภูมิในการอบแห้งและความเร็วของรางอย่างระมัดระวังเพื่อหลีกเลี่ยงการบิดเบือนจากความร้อน

ฟิล์ม PET และ OPP

ฟิล์มโพลีเอสเตอร์ (PET) และโพลีโพรพีลีน (OPP) ใช้สำหรับงานตกแต่งขั้นสุดท้ายที่มีประสิทธิภาพสูง ซึ่งต้องมีความต้านทานต่อความชื้น การเสียดสี และสารเคมีได้ดีกว่าเมื่อเทียบกับ PVC หรือกระดาษ ฟิล์มเหล่านี้มีพลังงานพื้นผิวต่ำมากและต้องมีการเคลือบโคโรนาในบรรทัดหรือก่อนการพิมพ์เพื่อเพิ่มพลังงานพื้นผิวให้อยู่ในระดับที่เพียงพอสำหรับการยึดเกาะของหมึก การพิมพ์แผ่นแม่พิมพ์บน PET และ OPP ยังต้องมีการควบคุมแรงตึงที่แม่นยำ เนื่องจากฟิล์มเหล่านี้มีการยืดตัวต่ำที่จุดขาด และมีแนวโน้มที่จะพังทลายของรางหากแรงดึงที่เพิ่มขึ้นเกินความต้านทานแรงดึงของฟิล์ม

กระดาษชุบและไลเนอร์ปล่อย

การกำหนดค่าแท่นพิมพ์กราเวียร์บางส่วนในภาคนี้จะพิมพ์ลงบนกระดาษที่เคลือบไว้ล่วงหน้า — กระดาษที่อิ่มตัวด้วยเรซินบางส่วนแล้ว — หรือบนแผ่นซับซิลิโคนที่ใช้ในกระบวนการเคลือบรอบสั้น วัสดุพิมพ์เหล่านี้นำเสนอความท้าทายเพิ่มเติม: กระดาษที่ชุบจะดูดซับหมึกได้ลดลงเมื่อเทียบกับกระดาษฐาน เนื่องจากมีเรซินเติมเต็มรูพรุนของเส้นใย ซึ่งต้องใช้สูตรหมึกที่ได้รับการปรับเปลี่ยนด้วยโปรไฟล์การทำให้แห้งที่ปรับเปลี่ยน ในขณะที่แผ่นซับสำหรับลอกต้องใช้กลยุทธ์การยึดเกาะของหมึกแบบพิเศษเนื่องจากพื้นผิวซิลิโคนพลังงานต่ำ

ระบบหมึกที่ใช้ในการพิมพ์แผ่นแม่พิมพ์สำหรับกระดาษตกแต่งแผง

เคมีของหมึกที่ใช้ในก เครื่องพิมพ์กราเวียร์สำหรับวัสดุตกแต่งแผงที่ทำจากไม้ ต้องเป็นไปตามข้อกำหนดที่นอกเหนือไปจากรูปลักษณ์ของสี หมึกกลายเป็นส่วนประกอบถาวรของผลิตภัณฑ์แผงสำเร็จรูป และต้องทนต่อสภาวะการประมวลผลขั้นปลายน้ำ — การทำให้เรซินมีขึ้น รอบการกดเคลือบที่อุณหภูมิสูง การสึกหรอของพื้นผิว — โดยไม่มีการเปลี่ยนสี เลือดออก หรือหลุดลอก

หมึกกราเวียร์ที่ใช้ตัวทำละลาย

หมึกที่ใช้ตัวทำละลายยังคงเป็นคุณสมบัติทางเคมีที่โดดเด่นสำหรับการพิมพ์แผ่นแม่พิมพ์สำหรับกระดาษตกแต่ง พวกเขาใช้ตัวทำละลายอินทรีย์ระเหยง่าย — โดยทั่วไปคือโทลูอีน, เอทิลอะซิเตต หรือแอลกอฮอล์ผสม — เป็นสื่อพาหะ ซึ่งจะระเหยอย่างรวดเร็วในเตาอบแห้งระหว่างสถานีพิมพ์ หมึกที่ใช้ตัวทำละลายให้ความเร็วในการแห้งเร็ว (ทำให้สามารถพิมพ์ด้วยความเร็วสูงได้) การไหลที่ดีเยี่ยมไปยังเซลล์กราเวียร์ (สำคัญสำหรับการสร้างลายไม้ที่มีรายละเอียดละเอียด) และการยึดเกาะที่แข็งแกร่งกับทั้งพื้นผิวกระดาษและฟิล์ม ข้อเสียเปรียบหลักคือความต้องการระบบการนำตัวทำละลายกลับมาใช้ใหม่ — ตัวออกซิไดเซอร์ความร้อนหรือหน่วยดูดซับคาร์บอนแบบแอคทีฟ — เพื่อดักจับและลดการปล่อย VOC ให้เป็นกลางเพื่อให้สอดคล้องกับกฎระเบียบด้านสิ่งแวดล้อม

หมึกกราเวียร์สูตรน้ำ

หมึกกราเวียร์สูตรน้ำถูกนำมาใช้ในโรงงานที่มีขีดจำกัดการปล่อยตัวทำละลายที่เข้มงวด หรือในกรณีที่การผลิตพื้นผิวกระดาษสำหรับการใช้งานที่อยู่ติดกับอาหารต้องผ่านกระบวนการที่ปราศจากตัวทำละลาย หมึกสูตรน้ำต้องการพลังงานในการทำให้แห้งสูงกว่าหมึกตัวทำละลาย เนื่องจากน้ำมีความร้อนของการกลายเป็นไอสูงกว่ามาก ซึ่งหมายความว่าเตาอบเพื่อการทำให้แห้งจะต้องทำงานร้อนขึ้นและนานกว่าเพื่อให้แห้งเท่ากันที่ความเร็วการกดที่กำหนด ซึ่งโดยทั่วไปส่งผลให้ความเร็วในการกดสูงสุดลดลง 15–25% เมื่อเทียบกับการทำงานที่ใช้ตัวทำละลายที่เทียบเท่ากัน สูตรหมึกสำหรับกราเวียร์สูตรน้ำบนกระดาษตกแต่งยังต้องมีการจัดการ pH อย่างระมัดระวังและการควบคุมโฟมเพื่อป้องกันข้อบกพร่องในการพิมพ์

ข้อกำหนดความเข้ากันได้ของเรซิน

ข้อกำหนดที่สำคัญและมักถูกมองข้ามสำหรับหมึกที่ใช้ในการพิมพ์แผ่นแม่พิมพ์กระดาษแผงตกแต่งคือความเข้ากันได้กับเรซินเคลือบที่ใช้ปลายน้ำ เมื่อกระดาษตกแต่งพิมพ์ลายเคลือบด้วยเมลามีนเรซิน เรซินจะต้องทะลุผ่านชั้นหมึกพิมพ์โดยไม่ทำให้สีตก หมึกละลาย หรือสูญเสียการยึดเกาะระหว่างหมึกและเส้นใยกระดาษ ผู้ผลิตหมึกกำหนดสูตรหมึกกราเวียร์สำหรับกระดาษตกแต่งโดยใช้ระบบสารยึดเกาะที่เข้ากันได้กับเรซิน ซึ่งยังคงสภาพเดิมผ่านกระบวนการชุบและการกด คอนเวอร์เตอร์ควรทดสอบสูตรหมึกใหม่กับระบบเรซินเฉพาะที่ใช้ในสายการผลิตขั้นปลายก่อนที่จะดำเนินการผลิตเต็มรูปแบบ

ตัวเลือกการกำหนดค่าเครื่องจักรสำหรับความต้องการการผลิตที่แตกต่างกัน

เครื่องพิมพ์กราเวียร์สำหรับวัสดุตกแต่งแผงที่ทำจากไม้มีให้เลือกใช้งานหลายรูปแบบ โดยแต่ละรูปแบบได้รับการปรับให้เหมาะกับขนาดการผลิต ประเภทของวัสดุพิมพ์ และระดับความซับซ้อนของการออกแบบที่แตกต่างกัน การเลือกการกำหนดค่าที่เหมาะสมคือการตัดสินใจลงทุนที่มีผลกระทบระยะยาวต่อความยืดหยุ่นในการผลิตและความคุ้มค่าต่อหน่วย

เครื่องอัดสีแบบอินไลน์

การกำหนดค่าแบบอินไลน์จะวางสถานีพิมพ์ทั้งหมดตามลำดับแนวนอน โดยรางจะเคลื่อนที่จากการผ่อนคลายผ่านแต่ละสถานีสีไปยังการย้อนกลับในเส้นทางต่อเนื่องเดียว นี่เป็นการกำหนดค่าที่พบบ่อยที่สุดสำหรับการพิมพ์กระดาษตกแต่งปริมาณมากที่ใช้สี่ถึงแปดสี เครื่องอัดอินไลน์ให้ความเร็วในการผลิตสูงสุด (สูงสุด 250 ม./นาที สำหรับเครื่องจักรสมัยใหม่) การควบคุมการลงทะเบียนที่เข้มงวดที่สุด และความเหมาะสมที่สุดสำหรับระบบการจัดการสีอัตโนมัติ เนื่องจากเส้นทางของรางเป็นแบบเชิงเส้นและคาดเดาได้ ข้อเสียเปรียบคือพื้นที่ทางกายภาพของเครื่อง โดยเครื่องอัดกราเวียร์อินไลน์ 8 สีสำหรับกระดาษตกแต่งอาจมีความยาว 40–60 เมตร ซึ่งต้องใช้พื้นที่จำนวนมากในโรงงานการพิมพ์

กดการกำหนดค่าทาวเวอร์ (กอง)

แท่นพิมพ์กราเวียร์แบบทาวเวอร์วางซ้อนสถานีพิมพ์ในแนวตั้ง ช่วยลดพื้นที่บนพื้นของเครื่องในขณะที่ยังคงความสามารถในการพิมพ์หลายสีได้ มักพบเห็นได้ทั่วไปในโรงงานที่มีพื้นที่จำกัด หรือในกรณีที่ส่วนประสมการผลิตมีการออกแบบหลายแบบที่สั้นกว่าซึ่งต้องเปลี่ยนกระบอกสูบบ่อยครั้ง รางรางแนวตั้งอาจทำให้เกิดความท้าทายเพิ่มเติมสำหรับการควบคุมแรงดึงและการจัดการการลงทะเบียนเมื่อเปรียบเทียบกับการกำหนดค่าในสายการผลิต แต่ระบบขับเคลื่อนเซอร์โวสมัยใหม่ได้แก้ไขปัญหาเหล่านี้เป็นส่วนใหญ่บนแท่นพิมพ์ทาวเวอร์เกรดพรีเมี่ยม

กราเวียร์รวมและสายการเคลือบ

ผู้ผลิตวัสดุตกแต่งสำหรับแผงไม้หลายรายลงทุนในสายการผลิตแบบผสมผสานที่รวมสถานีการพิมพ์แบบกราเวียร์เข้ากับอุปกรณ์เคลือบแบบอินไลน์ — โดยทั่วไปแล้วสำหรับการทาสีรองพื้น สีเคลือบกั้น หรือแล็กเกอร์เคลือบด้านบนในเว็บพาสเดียวกับการดำเนินการพิมพ์ การกำหนดค่านี้ช่วยลดความจำเป็นในการผ่านการเคลือบแยกต่างหาก ลดการจัดการ เวลาในการทำให้แห้ง และความเสี่ยงของการปนเปื้อนบนพื้นผิวระหว่างขั้นตอนการประมวลผล เส้นผสมเป็นเรื่องปกติโดยเฉพาะอย่างยิ่งในการผลิตวัสดุตกแต่งแผงที่ใช้ฟิล์ม PVC และ PET ซึ่งจำเป็นต้องมีชั้นเคลือบหลายชั้น นอกเหนือจากการพิมพ์เพื่อการตกแต่ง

พารามิเตอร์คุณภาพที่สำคัญในการพิมพ์แผ่นแม่พิมพ์แผงตกแต่ง

มาตรฐานคุณภาพที่ใช้กับวัสดุตกแต่งแผงที่พิมพ์ด้วยกราเวียร์นั้นมีความต้องการมากกว่ามาตรฐานของการใช้งานกราเวียร์อื่นๆ อย่างมาก เนื่องจากผลลัพธ์ที่ได้ภาพขั้นสุดท้ายจะถูกตัดสินภายใต้การตรวจสอบอย่างละเอียดถี่ถ้วนในรูปแบบของพื้นผิวจอแบนขนาดใหญ่ที่ส่องสว่างด้วยแสงกวาดในโชว์รูมหรือสภาพแวดล้อมในบ้าน พารามิเตอร์คุณภาพต่อไปนี้มีความสำคัญที่สุดในการควบคุม:

• ความหนาแน่นและความสม่ำเสมอของสี: การเปลี่ยนแปลงสี ΔE ทั่วทั้งความกว้างของรางและตามทิศทางของเครื่องจักรควรคงไว้ภายใน ΔE ≤ 1.5 (CIE Lab) สำหรับเกรดกระดาษตกแต่งระดับพรีเมียม ความแปรผันที่อยู่เหนือเกณฑ์นี้จะปรากฏให้เห็นเป็นเส้นสีหรือความแตกต่างในการแรเงาทั่วทั้งด้านหน้าของแผง ความหนืดของหมึกและการจัดการอุณหภูมิที่สม่ำเสมอเป็นตัวควบคุมหลักสำหรับพารามิเตอร์นี้
• ลงทะเบียนความถูกต้อง: สำหรับลายไม้และลวดลายหินที่มีหลายสี จะต้องคงการลงทะเบียนสีต่อสีไว้ภายใน ±0.1 ถึง ±0.2 มม. ตลอดการดำเนินการผลิต ค่าการเลื่อนที่เกินช่วงนี้จะทำให้เกิดรัศมีสีที่มองเห็นได้รอบๆ องค์ประกอบลวดลายซึ่งจะปรากฏให้เห็นทันทีบนพื้นผิวแผงลามิเนต
• ความสม่ำเสมอของความยาวซ้ำของรูปแบบ: เส้นรอบวงของกระบอกกราเวียร์จะกำหนดความยาวซ้ำของการออกแบบ โดยทั่วไปคือ 630 มม. ถึง 1,250 มม. สำหรับลวดลายกระดาษตกแต่ง ความแปรผันของความยาวซ้ำๆ (เกิดจากความผันผวนของความตึงเครียดหรือการเล่นของลูกปืนกระบอกสูบ) ทำให้เกิดความไม่ตรงกันที่ข้อต่อระหว่างแผงกับแผงในงานปูพื้นหรือผนัง ซึ่งมองเห็นได้ชัดเจนในผลิตภัณฑ์ขั้นสุดท้ายที่ติดตั้ง
• เส้นด็อกเตอร์เบลดและจุดที่หายไป: ข้อบกพร่องของด็อกเตอร์เบลด - เส้นละเอียดต่อเนื่องในทิศทางของเครื่องจักร - เป็นข้อบกพร่องด้านการพิมพ์แบบกราเวียร์ที่พบบ่อยที่สุด และเป็นหนึ่งในข้อบกพร่องที่ยากที่สุดที่จะกำจัดโดยสิ้นเชิง มีสาเหตุมาจากอนุภาคหรือเศษหมึกที่แข็งตัวติดอยู่ระหว่างขอบใบมีดกับพื้นผิวกระบอกสูบ การกรองหมึกอย่างระมัดระวัง การเลือกวัสดุใบมีด (เหล็กกับวัสดุคอมโพสิตและพลาสติก) และการจัดการแรงกดในการโหลดใบมีดเป็นตัวควบคุมหลัก
• ความสมบูรณ์ของการอบแห้งหมึก: ตัวทำละลายที่ตกค้างในแผ่นพิมพ์ — เกิดจากการอบแห้งที่ไม่เพียงพอระหว่างหรือหลังสถานีพิมพ์ — นำไปสู่การปิดกั้น (ชั้นที่อยู่ติดกันของม้วนกรอที่ติดกัน) การถ่ายโอนสีไปยังม้วนรองรับ และการยึดเกาะของหมึกไม่ดีหลังจากการชุบดาวน์สตรีม ระดับตัวทำละลายที่ตกค้างควรได้รับการตรวจสอบด้วยการทดสอบตัวทำละลายแบบอินไลน์หรือออฟไลน์ตลอดการดำเนินการผลิต
• การปนเปื้อนบนพื้นผิวและรอยจูบ: อนุภาคฝุ่น เส้นใยกระดาษ และอนุภาคหมึกแห้งที่ตกลงบนแผ่นซับสเตรตระหว่างสถานีพิมพ์ทำให้เกิดรอยดูด ซึ่งเป็นข้อบกพร่องแบบวงกลมเล็กๆ โดยที่จุดศูนย์กลางการพิมพ์หายไปซึ่งล้อมรอบด้วยวงแหวนคราบหมึกจำนวนมาก มาตรฐานห้องสะอาดสำหรับสภาพแวดล้อมการพิมพ์ ระบบทำความสะอาดรางที่มีประสิทธิภาพ และรางหมึกแบบปิดช่วยลดข้อบกพร่องที่เกี่ยวข้องกับการปนเปื้อน

การเตรียมและการแกะสลักกราเวียร์กระบอกสำหรับลวดลายลายไม้

กระบอกกราเวียร์เป็นทั้งวัสดุสิ้นเปลืองที่มีราคาแพงที่สุดในกระบวนการพิมพ์กราเวียร์สำหรับกระดาษตกแต่งและเป็นส่วนประกอบเดียวที่กำหนดคุณภาพการมองเห็นของผลิตภัณฑ์ขั้นสุดท้ายได้โดยตรงมากที่สุด สำหรับผู้ผลิตวัสดุตกแต่งแผงที่ทำจากไม้ คุณภาพของกระบอกสูบและการจัดการถือเป็นต้นทุนการดำเนินงานที่สำคัญอย่างต่อเนื่องและสร้างความแตกต่างในการแข่งขัน

การออกแบบการแปลงเป็นดิจิทัลและการแยกสี

การสร้างกระบอกกราเวียร์สำหรับการออกแบบลายไม้หรือหินเริ่มต้นด้วยการสร้างระบบดิจิทัลที่มีความละเอียดสูง ตัวอย่างไม้ธรรมชาติหรือพื้นผิวหินจะถูกสแกนที่ความละเอียด 600 ถึง 1200 dpi หรือถ่ายภาพภายใต้สภาพแสงที่มีการควบคุมเพื่อจับช่วงโทนสีของพื้นผิวทั้งหมด จากนั้นไฟล์ดิจิทัลนี้จะได้รับการประมวลผลผ่านซอฟต์แวร์แยกสีที่แบ่งการออกแบบออกเป็นจำนวนชั้นหมึกที่วางแผนไว้สำหรับงานพิมพ์ กำหนดแต่ละเลเยอร์ให้กับสถานีสีเฉพาะ และสร้างไฟล์ข้อมูลการแกะสลัก หนึ่งไฟล์ต่อกระบอกสูบ ซึ่งจะขับเคลื่อนเครื่องแกะสลัก คุณภาพของงานแยกสีจะเป็นตัวกำหนดโดยตรงว่าลวดลายที่พิมพ์ขั้นสุดท้ายจะปรากฏบนพื้นผิวแผงสมจริงเพียงใด

ระบบเครื่องกลไฟฟ้ากับการแกะสลักด้วยเลเซอร์

มีการใช้เทคโนโลยีการแกะสลักสองแบบสำหรับกระบอกกราเวียร์กระดาษตกแต่ง การแกะสลักด้วยเครื่องกลไฟฟ้าใช้ปากกาสไตลัสเพชรที่ขับเคลื่อนโดยเซอร์โวมอเตอร์เพื่อตัดเซลล์ลงในพื้นผิวทรงกระบอกทองแดงด้วยความถี่สูงถึง 8,000 เซลล์ต่อวินาที ทำให้เกิดเซลล์ที่มีลักษณะเฉพาะเป็นรูปเพชรหรือรูปทรงร่องตัว V การแกะสลักด้วยเลเซอร์ใช้ลำแสงเลเซอร์กำลังสูงแบบโฟกัสเพื่อกำจัดวัสดุออกจากพื้นผิวทรงกระบอก ทำให้เกิดเซลล์ที่มีผนังชันและรูปทรงที่หลากหลายมากขึ้น ซึ่งสามารถสร้างการไล่ระดับสีที่ซับซ้อนได้อย่างแม่นยำมากขึ้น โดยทั่วไปแล้ว กระบอกที่แกะสลักด้วยเลเซอร์นั้นเหมาะสำหรับการใช้งานกระดาษตกแต่งที่มีความต้องการมากที่สุด โดยเฉพาะอย่างยิ่งในการสร้างพื้นผิวไมโครที่ละเอียดของโครงสร้างรูพรุนของไม้ธรรมชาติ เนื่องจากพวกมันให้ความยืดหยุ่นทางเรขาคณิตของเซลล์มากกว่าและความละเอียดของโทนสีที่ละเอียดกว่า

การชุบโครเมี่ยมและการจัดการอายุการใช้งานกระบอกสูบ

หลังจากการแกะสลัก พื้นผิวกระบอกทองแดงจะถูกชุบโครเมียมให้มีความแข็งแบบ Vickers ที่ 900–1,000 HV ทำให้เกิดพื้นผิวที่ทนทานต่อการสึกหรอซึ่งสามารถทนต่อการเสียดสีอย่างต่อเนื่องของใบมีดแพทย์เหล็กบนพื้นผิวหลายล้านเมตร โดยทั่วไปอายุการใช้งานของกระบอกสูบก่อนการชุบโครเมียมใหม่จะพิมพ์ได้ประมาณ 5-15 ล้านเมตร ขึ้นอยู่กับประเภทของด็อกเตอร์เบลด ความเสียดสีของหมึก และความเร็วในการพิมพ์ เมื่อหมดอายุการใช้งาน กระบอกสูบจะถูกกำจัดโครเมียม พื้นผิวทองแดงจะถูกขัดเงากลับ และกระบอกสูบจะถูกชุบด้วยไฟฟ้าใหม่และแกะสลักใหม่สำหรับงานถัดไป ทำให้กระบอกสูบกราเวียร์เป็นสินทรัพย์ที่เสื่อมค่าได้ซึ่งได้รับการจัดการตลอดวงจรการผลิตหลายสิบรอบตลอดอายุการใช้งาน

การบูรณาการระบบอัตโนมัติและอุตสาหกรรม 4.0 ในเครื่องอัดราเวียร์กระดาษตกแต่งสมัยใหม่

เครื่องพิมพ์กราเวียร์รุ่นล่าสุดสำหรับวัสดุตกแต่งแผงที่ทำจากไม้ได้รวมเอาระบบอัตโนมัติขั้นสูงและคุณสมบัติการรวมข้อมูลที่ปรับปรุงประสิทธิภาพการผลิต ความสม่ำเสมอของคุณภาพ และการตรวจสอบย้อนกลับได้อย่างมาก เมื่อเปรียบเทียบกับเครื่องจักรจากทศวรรษที่แล้ว

• ระบบการจัดการสีอัตโนมัติ (CMS): สเปกโตรโฟโตมิเตอร์หรือเดนซิโตมิเตอร์แบบอินไลน์จะวัดค่าสีที่พิมพ์ทั่วทั้งความกว้างของรางอย่างต่อเนื่อง และปรับการจ่ายหมึก ความหนืด และแรงกดในการพิมพ์โดยอัตโนมัติ เพื่อรักษาสีเป้าหมายให้อยู่ในข้อกำหนดโดยที่ผู้ปฏิบัติงานไม่ต้องดำเนินการใดๆ ระบบ CMS สมัยใหม่สามารถให้สีมีความคงตัวได้ภายใน ΔE ≤ 0.5 ในกระบวนการการผลิตที่มีความเสถียร
• การควบคุมความหนืดอัตโนมัติ: เครื่องวัดความหนืดที่สถานีหมึกแต่ละสถานีจะตรวจสอบความหนืดของหมึกอย่างต่อเนื่อง และเติมตัวทำละลายหรือความเข้มข้นของหมึกโดยอัตโนมัติ เพื่อรักษาความหนืดเป้าหมายภายใน ±0.5 วินาที (ถ้วย DIN4) ซึ่งช่วยลดการตรวจสอบความหนืดด้วยตนเอง ซึ่งเป็นสาเหตุหลักของการเปลี่ยนแปลงสีในเครื่องจักรที่ทำงานอัตโนมัติน้อย
• ความดันใบมีดแพทย์อัตโนมัติและการปรับมุม: ระบบใบมีดแพทย์ที่ควบคุมด้วยเซอร์โวทำให้สามารถตั้งค่าแรงกดของใบมีดและมุมสัมผัสและจัดเก็บเป็นพารามิเตอร์งานในระบบควบคุมการกด ทำให้สามารถตั้งค่าซ้ำได้จากงานหนึ่งไปอีกงานโดยไม่ต้องปรับใบมีดด้วยตนเอง ระบบขั้นสูงบางระบบยังตรวจสอบการสึกหรอของใบมีดและแจ้งเตือนผู้ปฏิบัติงานเมื่อจำเป็นต้องเปลี่ยนใบมีด
• การตรวจจับข้อบกพร่องแบบอินไลน์ 100%: ระบบกล้องความละเอียดสูงที่ทำงานด้วยความเร็วการกดจะสแกนความกว้างของรางทั้งหมดเพื่อหาข้อบกพร่องในการพิมพ์ เช่น รอยรอยเปื้อน รอยทาง ข้อผิดพลาดการลงทะเบียน จุดที่หายไป และทำเครื่องหมายส่วนที่บกพร่องของม้วนด้วยระบบการทำเครื่องหมายอัตโนมัติ เพื่อให้สามารถแยกออกได้ในระหว่างการประมวลผลดาวน์สตรีม ซึ่งช่วยลดความจำเป็นในการตรวจสอบม้วนแบบแมนนวล และช่วยให้แน่ใจว่าวัสดุที่มีข้อบกพร่องจะไม่ถูกส่งผ่านไปยังสายการผลิตการเคลือบและการเคลือบ
• การตรวจสอบ OEE และการรวม MES: ระบบควบคุมการพิมพ์สมัยใหม่จะบันทึกข้อมูลการผลิตทั้งหมด เช่น ความเร็ว แรงตึง อุณหภูมิ ค่าสี เหตุการณ์ข้อบกพร่อง สาเหตุการหยุดทำงาน แบบเรียลไทม์ไปยังแพลตฟอร์มระบบดำเนินการผลิต (MES) ช่วยให้สามารถวิเคราะห์ OEE (ประสิทธิผลโดยรวมของอุปกรณ์) กำหนดตารางการบำรุงรักษาเชิงคาดการณ์ และสามารถตรวจสอบย้อนกลับการผลิตเต็มรูปแบบตั้งแต่ม้วนวัสดุพิมพ์ไปจนถึงม้วนพิมพ์ที่เสร็จสมบูรณ์

ผู้ผลิตชั้นนำของเครื่องอัดกราเวียร์สำหรับวัสดุตกแต่งแผงตกแต่ง

ตลาดสำหรับเครื่องพิมพ์กราเวียร์สำหรับวัสดุตกแต่งแผงที่ทำจากไม้นั้นให้บริการโดยผู้ผลิตเครื่องพิมพ์เฉพาะทางจำนวนค่อนข้างน้อย ซึ่งส่วนใหญ่มีประสบการณ์เชิงลึกทั้งในด้านเทคโนโลยีการพิมพ์กราเวียร์และข้อกำหนดเฉพาะของอุตสาหกรรมแผงตกแต่ง บริษัทต่อไปนี้เป็นหนึ่งในซัพพลายเออร์ที่ได้รับการยอมรับมากที่สุดในภาคส่วนนี้:

• Bobst Group (สวิตเซอร์แลนด์): แผนกกราเวียร์ของ Bobst นำเสนอเครื่องพิมพ์อินไลน์ความเร็วสูงพร้อมระบบอัตโนมัติขั้นสูงที่เหมาะสำหรับกระดาษตกแต่งและการพิมพ์ฟิล์ม Expert RS 6003 และแพลตฟอร์มที่เกี่ยวข้องมีการใช้กันอย่างแพร่หลายในการผลิตกระดาษเพื่อการตกแต่งในปริมาณมาก
• Windmöller & Hölscher (เยอรมนี): W&H ผลิตเครื่องอัดแบบกราเวียร์ที่มีความสามารถที่แข็งแกร่งในด้านบรรจุภัณฑ์ที่ยืดหยุ่นและวัสดุพิมพ์ทางเทคนิค พร้อมการกำหนดค่าที่ปรับให้เข้ากับการใช้งานฟิล์มและกระดาษตกแต่งได้
• เซรุตติ กรุ๊ป (อิตาลี): Cerutti มีประวัติอันยาวนานในด้านสิ่งพิมพ์และการพิมพ์กราเวียร์เพื่อการตกแต่ง โดยมีแท่นพิมพ์ที่ออกแบบมาโดยเฉพาะสำหรับการผลิตกระดาษตกแต่งแบบหน้ากว้างในอุตสาหกรรมเฟอร์นิเจอร์และพื้น
• เครื่องจักรการพิมพ์ Shaanxi Beiren (จีน): หนึ่งในผู้ผลิตอุปกรณ์การพิมพ์แบบกราเวียร์ชั้นนำของจีนสำหรับภาคกระดาษตกแต่ง โดยนำเสนอเครื่องพิมพ์แบบเว็บกว้างแบบมาตรฐานและแบบกำหนดค่าแบบกำหนดเอง โดยมีเป้าหมายไปที่ตลาดแผงตกแต่งขนาดใหญ่ในจีนรวมถึงลูกค้าส่งออก
• กลุ่ม UTECO (อิตาลี): UTECO ผลิตเครื่องอัดกราเวียร์ประสิทธิภาพสูงพร้อมระบบการลงทะเบียนและการจัดการสีที่แข็งแกร่ง พร้อมการติดตั้งในโรงงานพิมพ์กระดาษตกแต่งทั่วยุโรป เอเชีย และอเมริกา

ข้อควรพิจารณาที่สำคัญเมื่อลงทุนในเครื่องอัดกราเวียร์สำหรับการผลิตวัสดุตกแต่งแผง

การจัดซื้อเครื่องพิมพ์กราเวียร์สำหรับการผลิตวัสดุตกแต่งแผงที่ทำจากไม้ถือเป็นหนึ่งในการลงทุนที่ใหญ่ที่สุดที่ตัวแปลงกระดาษสำหรับตกแต่งหรือฟิล์มจะทำได้ เกณฑ์การประเมินต่อไปนี้ควรได้รับการแก้ไขอย่างเป็นระบบก่อนที่จะดำเนินการกับเครื่องจักรและซัพพลายเออร์รายใดรายหนึ่ง

ข้อกำหนดด้านความกว้างและความเร็วของเว็บ

กำหนดความกว้างของวัสดุพิมพ์สูงสุดและต่ำสุดที่คุณต้องดำเนินการ และช่วงของประเภทวัสดุพิมพ์ (กระดาษ ฟิล์ม PVC ฟิล์ม PET) และแกรมม่าที่จะรัน สิ่งนี้จะกำหนดข้อกำหนดการออกแบบทางกลสำหรับลูกกลิ้งพิมพ์ น้ำหนักแบริ่งกระบอกสูบ ความจุของระบบอบแห้ง และช่วงการควบคุมความตึงของราง เครื่องจักรที่ระบุสำหรับวัสดุพิมพ์ประเภทเดียวที่ความกว้างและความเร็วเดียวจะมีประสิทธิภาพเหนือกว่าการออกแบบทั่วไปมากกว่าเสมอ แต่เครื่องจักรที่ไม่สามารถรองรับผลิตภัณฑ์ทั้งหมดของคุณได้จะจำกัดการเติบโตในอนาคต

จำนวนสถานีสีและความซับซ้อนของการออกแบบ

ประเมินผลงานการออกแบบในปัจจุบันและที่คาดการณ์ไว้ของคุณเพื่อกำหนดจำนวนสถานีสีสูงสุดที่คุณต้องการตามความเป็นจริง การเพิ่มสถานีพิมพ์ลงในเครื่องที่มีอยู่สามารถทำได้บนบางแพลตฟอร์ม แต่จะมีราคาแพงกว่าและมีความท้าทายทางเทคนิคมากกว่าการระบุจำนวนสถานีที่ถูกต้องในขณะที่ซื้อครั้งแรก การดำเนินงานกราเวียร์กระดาษตกแต่งส่วนใหญ่พบว่าสถานีสีหกถึงแปดสถานีให้ความยืดหยุ่นเพียงพอสำหรับลายไม้ หิน และการออกแบบนามธรรมเต็มรูปแบบในกลุ่มผลิตภัณฑ์ทั่วไป

ความเข้ากันได้ของระบบหมึกและการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม

ยืนยันว่าระบบการทำให้แห้งของเครื่อง ไม่ว่าจะเป็นการนำตัวทำละลายความร้อนกลับมาใช้ใหม่ การออกซิเดชันโดยตรง หรือการบ่มด้วยรังสียูวี เข้ากันได้กับเคมีของหมึกที่คุณตั้งใจจะใช้ และสอดคล้องกับกฎระเบียบการปล่อย VOC ในปัจจุบันและที่คาดการณ์ไว้ในอนาคตในเขตอำนาจศาลที่คุณปฏิบัติงาน การปรับปรุงการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมในเครื่องจักรที่มีอยู่มีค่าใช้จ่ายสูง การระบุเทคโนโลยีการควบคุมการอบแห้งและการปล่อยมลพิษที่ถูกต้องเมื่อซื้อเครื่องจักรจะประหยัดกว่ามาก

การสนับสนุนหลังการขายและความพร้อมของอะไหล่

เครื่องพิมพ์แบบกราเวียร์ที่มีการหยุดทำงานโดยไม่ได้วางแผนถือเป็นสินทรัพย์ที่มีราคาแพงมากโดยไม่ได้ใช้งาน ประเมินความครอบคลุมของเครือข่ายการบริการของผู้ผลิตแต่ละรายในภูมิภาคของคุณ ระยะเวลารอคอยอะไหล่โดยทั่วไปสำหรับส่วนประกอบที่สำคัญ (ลูกกลิ้งพิมพ์ ที่ยึดใบมีดแพทย์ ส่วนประกอบของระบบอบแห้ง เซอร์โวไดรฟ์) และความพร้อมใช้งานของความสามารถในการวินิจฉัยและการสนับสนุนระยะไกล การเยี่ยมชมลูกค้าปัจจุบันของผู้ผลิตเครื่องจักรในภาคอุตสาหกรรมของคุณเป็นวิธีที่น่าเชื่อถือที่สุดในการประเมินประสิทธิภาพหลังการขายในโลกแห่งความเป็นจริงก่อนตัดสินใจซื้อ

ความคิดสุดท้ายเกี่ยวกับการพิมพ์แผ่นแม่พิมพ์สำหรับวัสดุตกแต่งแผงที่ทำจากไม้

เครื่องพิมพ์กราเวียร์ยังคงเป็นเทคโนโลยีขั้นสุดท้ายในการผลิตกระดาษตกแต่งและพื้นผิวฟิล์มที่ทำให้แผงที่ทำจากไม้มีเอกลักษณ์ในการมองเห็น เช่น ลายไม้ พื้นผิวหิน และลวดลายตกแต่งที่ผู้บริโภคพบเห็นทุกวันบนพื้น เฟอร์นิเจอร์ และพื้นที่ภายใน ปัจจุบันไม่มีเทคโนโลยีการพิมพ์อื่นใดที่รวมเอาความละเอียด ความเร็ว ความกว้างของราง และความสม่ำเสมอในการวางหมึกที่กราเวียร์มอบให้ในระดับการผลิตที่กำหนดโดยอุตสาหกรรมการตกแต่งแผงทั่วโลก

ในขณะที่อุตสาหกรรมพัฒนาขึ้น — ด้วยความต้องการที่เพิ่มขึ้นสำหรับการออกแบบที่สั้นลง วงจรการออกแบบสู่ตลาดที่เร็วขึ้น และระบบหมึกและซับสเตรตที่ยั่งยืนมากขึ้น — ผู้ผลิตเครื่องกดกราเวียร์และผู้แปลงกระดาษตกแต่งกำลังปรับตัวผ่านระบบอัตโนมัติ การบูรณาการเวิร์กโฟลว์ดิจิทัล และนวัตกรรมเคมีของหมึก สำหรับผู้ผลิตวัสดุตกแต่งแผงที่ทำจากไม้ซึ่งกำลังประเมินกลยุทธ์เทคโนโลยีการพิมพ์ ความเข้าใจอย่างถ่องแท้เกี่ยวกับความสามารถของเครื่องปั๊มกราเวียร์ พารามิเตอร์ด้านคุณภาพ และการพิจารณาด้านการลงทุนถือเป็นรากฐานที่สำคัญสำหรับการตัดสินใจที่จะกำหนดรูปแบบความสามารถในการแข่งขันด้านการผลิตในทศวรรษหน้าและต่อ ๆ ไป
